Prozesskette Modellbau

CAD-Entwicklung

Ein Team aus Ingenieuren und Technikern betreut den größten Teil aller Neuprojekte und Änderungen von SLR-Werkzeugen. Moderne CAD/CAM-Techniken unterstützen die erfahrenen Konstrukteure und die Techniker in der Fertigung bei der Umsetzung der Kundenvorgaben. Dabei stimmen wir uns eng mit der Abteilung "Arbeitsvorbereitung" der Gießerei ab.

 Entwicklungsteam   Kernpaket Achsbrücke   Zusammenbau Kernkasten



CAM-Fertigung

Aus den aufbereiteten CAD-Daten werden in der CAM-Fertigung Modelle und Formen in allen gängigen Werkstoffen gefertigt. Qualifizierte Facharbeiter erzeugen komplexe Fräsprogramme und bedienen die modernen CNC-Fräsmaschinen (HSC-Technologie). Die optimierte geschlossene CAD/CAM-Prozesskette ermöglicht dabei höchsten Qualitätsstandard und extrem verkürzte Durchlaufzeiten.

CAM-Programmierung     Hedelius RS125 Fräsmaschine     Bearbeitung des Aluminiummodells



Maschinenliste SLR-Tooling GmbH

Technische Daten RS125C C125-4500 C80-3200 LMG2080 LMG1060
Typ 5 Achsen
simultan
3 Achsen 3 Achsen 3 Achsen 3 Achsen
X-Achse [mm] 1700/1950 4500 3220 2030 1020
Y-Achse [mm] 1250 1250 800 810 610
Z-Achse [mm] 770 770 600 810 760
C-Achse [mm] Ø 1250 - - - -
Spindeldrehzahl
[min-1]
18000 18000 18000 6000
40000
8000
50000
* Aufsatz HSC-Motorspindel

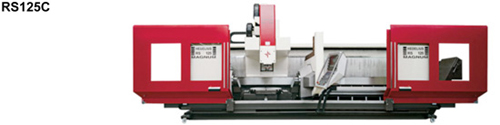

Fräsmaschine RS125C

Fräsmaschine C125-4500

Fräsmaschine C80-3200



Modellbau-Montage

Das Finish und die Fertigstellung der Modelleinrichtungen werden von routinierten Teams unter der Leitung eines erfahrenen Modellbaumeisters durchgeführt. Die Spezialisierung der Mitarbeiter, auf SLR - Modelle und deren Zubehör, versprechen hohe Termintreue unter gleichbleibend höchster Qualität.

Bild Finisharbeiten     Bild Auswerfersystem Kernkasten     Bild Endkontrolle Modelleinrichtung



Messtechnik

Die Vermessung der Gussteile erfolgt auf modernen Messarmen oder auf konventionellen 3D-Messmaschinen. Je nach Kundenwunsch wird eine manuelle bzw. 3D-Vermessung (taktiles Antasten) der Gussteile ausgeführt.

Bild FARO-ARM     Bild Messtaster Messmaschine     Bild Dokumentation der taktilen Vermessung



3D-Koordinatenmessmaschinen

  • 2x Stiefelmayer C + Renishaw MIH
    (maximaler Verfahrweg Messarm 2800 x 1800 x 1500 mm)
  • 1x Faro-Arm Platinium 8“

Software : FARO CAM2 Automotive
